Indy Open Project by XE3JAC · Manual iGate y Tracker

INDY OPEN APRS

Manual de instalación, configuración y operación de Indy Open iGate e Indy Open Tracker para ESP8266 / NodeMCU, Nano TNC basada en ATmega y plataforma de hardware TA1KNN.

ESP8266Nano TNCTA1KNNAPRS-ISRF

1. Descripción general

Indy Open APRS proporciona una interfaz web para configurar y supervisar un sistema APRS basado en ESP8266 y Nano TNC. Desde ella se administran accesos, red, APRS-IS, estación, mensajes, estado, contactos, actualizaciones, respaldos y diagnóstico.

Accesos

AP local y credenciales OTA.

Configuración

Red, APRS-IS, estación, TNC y telemetría.

Mensajes

Mensajería APRS por RF o Internet.

Estado

Diagnóstico, sensores y RF.

Nota: los indicativos, IP, coordenadas y lecturas visibles en las capturas son ejemplos.

2. Arquitectura del sistema

Radio ⇄ Nano TNC / ATmega ⇄ ESP8266 / NodeMCU ⇄ Wi-Fi / APRS-IS

El ESP8266 ejecuta Indy Open APRS. La Nano TNC utiliza firmware independiente y atiende la comunicación APRS por RF mediante TNC/KISS.

3. Perfiles de firmware: iGate y Tracker

Indy Open APRS dispone de dos perfiles principales que comparten la plataforma ESP8266 / NodeMCU + Nano TNC, pero están orientados a funciones diferentes.

Función	Indy Open iGate	Indy Open Tracker
APRS por RF	Sí	Sí
APRS-IS	Sí	No
Balizas	RF y APRS-IS	RF mediante GPS
Mensajes	RF, Internet o ambos; hasta 7 programados	Sólo RF; sin programación
Digipeater	New-N limitado + WIDE1-1 opcional	Fill-in WIDE1-1
SmartBeaconing	—	Sí
Indy Open APRS Notify	Sí	No

Indy Open iGate

Recibe APRS por RF, publica tráfico válido en APRS-IS y transmite balizas por RF y APRS-IS. Las salidas son independientes; APRS-IS requiere una sesión validada mediante logresp ... verified.

Digipeater

New-N limitado para WIDE2-1 y WIDE2-2.
No repite WIDE3-n ni superiores.
El soporte Fill-in WIDE1-1 depende del interruptor principal.
Evita duplicados y loops.

Notify

Puede vincularse con Indy Open APRS Notify mediante un código temporal. El ESP8266 utiliza Indy Open Notify Relay y no Telegram directo.

Indy Open Tracker

Genera balizas APRS de posición y telemetría por RF a partir del GPS. No utiliza APRS-IS ni Indy Open Notify/Telegram.

GPS y SmartBeaconing

Baudios GPS: 4800, 9600, 19200, 38400, 57600 y 115200. Predeterminado: 9600.

SmartBeaconing adapta los intervalos según velocidad, giro y estado estacionado. Desactivado, utiliza el intervalo fijo.

Ruta RF y Digipeater

Ruta inicial: WIDE1-1,WIDE2-1. Una ruta vacía transmite directa.

El Digipeater del Tracker funciona exclusivamente como Fill-in WIDE1-1; no consume WIDE2 ni funciona como New-N.

Importante: iGate y Tracker utilizan binarios diferentes. OTA y Web Flasher deben utilizar el firmware correspondiente al perfil deseado.

Funciones específicas del Tracker

Ubicación de Prueba

Permanece 30 minutos en RAM, sólo sirve para Baliza de Prueba RF y desaparece al reiniciar o recibir GPS real.

Mensajes

Son únicamente por RF y no dispone de programación de mensajes.

Estadísticas RF

Estaciones, paquetes, DIGI, DX, nivel RX, audio dBV y última recepción.

Sensores

La telemetría sólo se agrega cuando el sensor está habilitado y tiene una lectura válida.

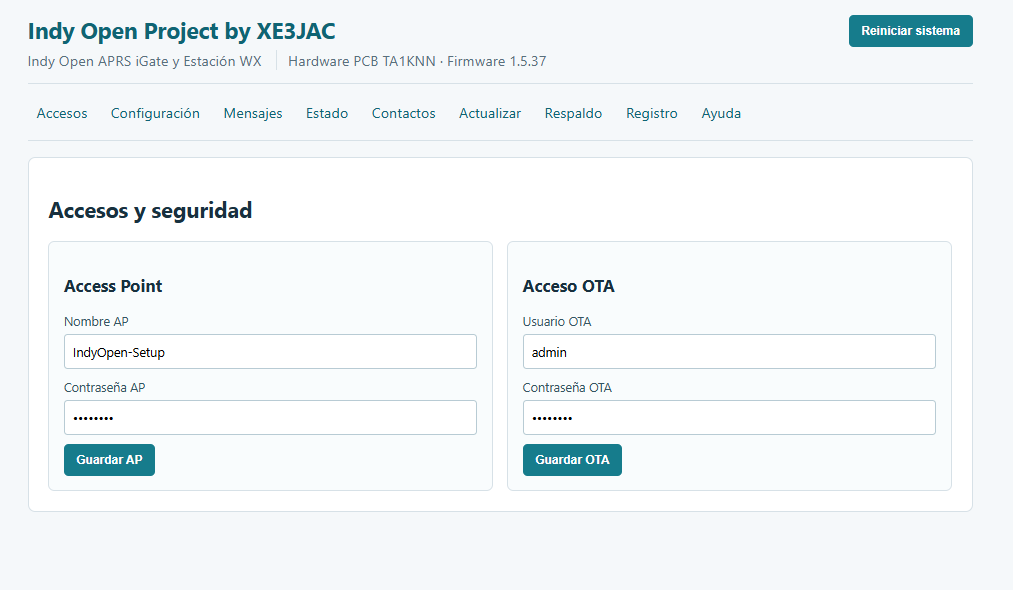

4. Accesos y seguridad

Permite configurar el nombre y contraseña del AP local, además del usuario y contraseña utilizados para operaciones OTA.

Credenciales predeterminadas

Acceso	Usuario / SSID	Contraseña
Acceso OTA	`admin`	`indygate`
Wi-Fi / Access Point	`admin`	`indygate`

Importante: estas son las credenciales iniciales. Por seguridad, se recomienda cambiarlas desde la sección Accesos después de la primera configuración.

Precaución: conserve las credenciales OTA en un lugar seguro.

5. Configuración general

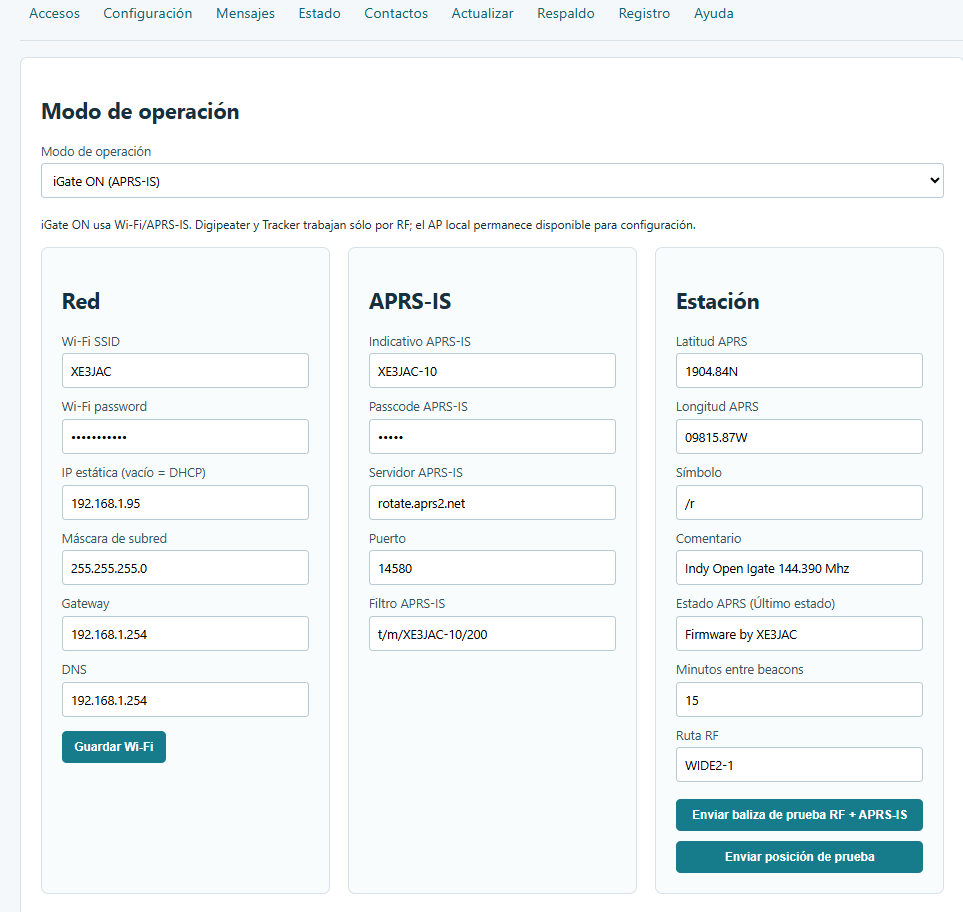

Configuración de red, APRS-IS y estación

Modo de operación

Las opciones visibles dependen del perfil instalado. iGate incorpora APRS-IS y funciones de gateway; Tracker incorpora GPS, SmartBeaconing y operación orientada a balizas móviles.

Red

Wi-Fi SSID, contraseña, DHCP/IP estática, máscara, gateway y DNS.

APRS-IS

Indicativo, passcode, servidor, puerto y filtro APRS-IS.

Estación

Latitud, longitud, símbolo, comentario, estado, intervalo de baliza y ruta RF.

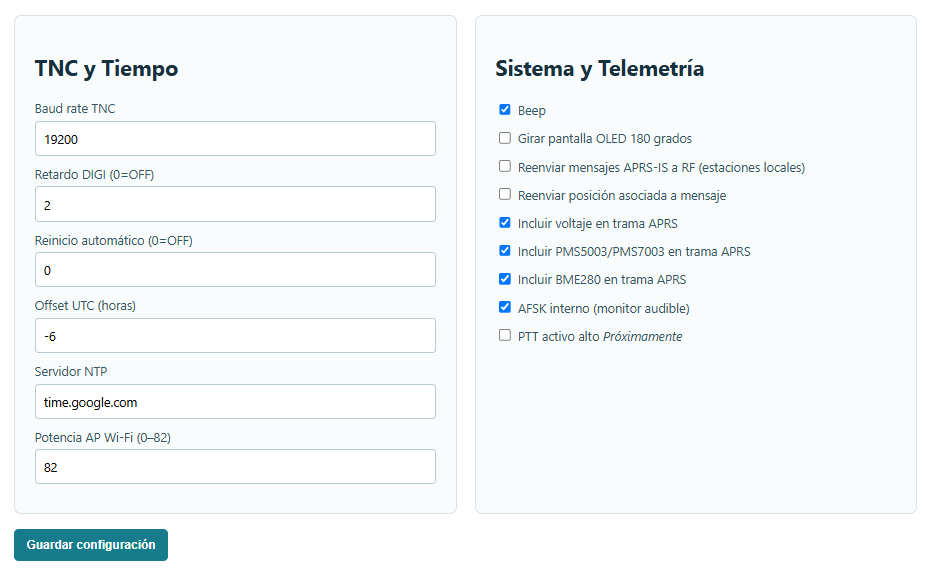

TNC y tiempo

Baud rate TNC, retardo DIGI, reinicio automático, UTC, NTP y potencia del AP.

Telemetría

Incluye opciones relacionadas con beep, OLED, reenvío APRS-IS → RF, voltaje y sensores.

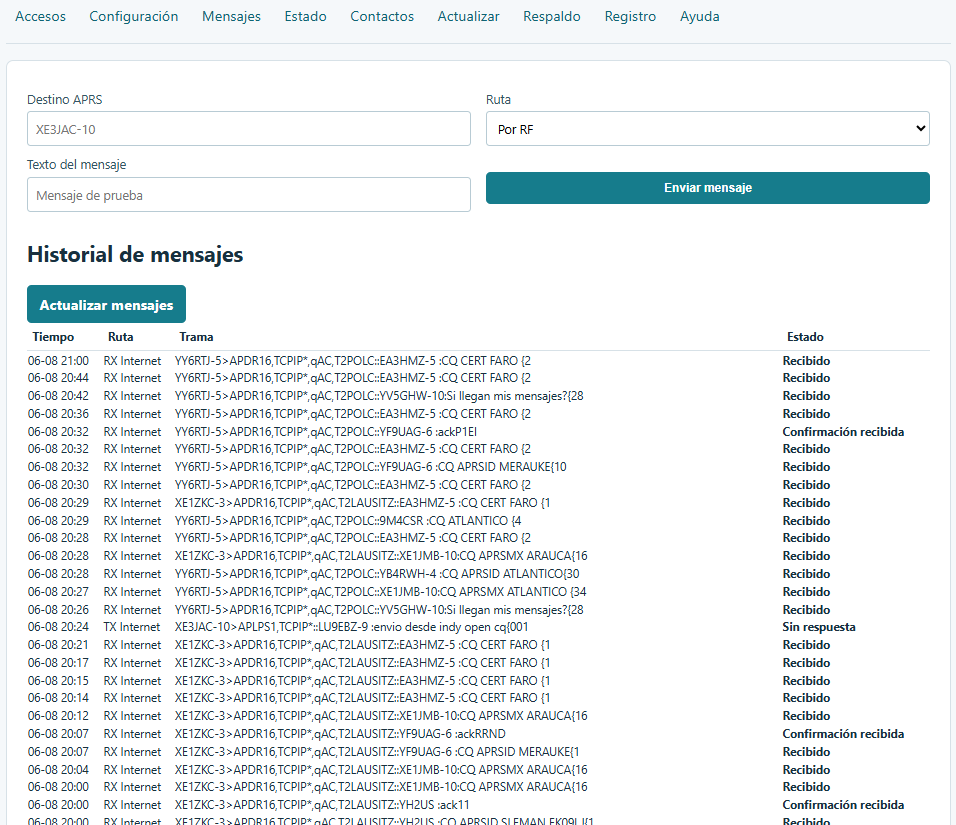

6. Mensajes APRS y programados

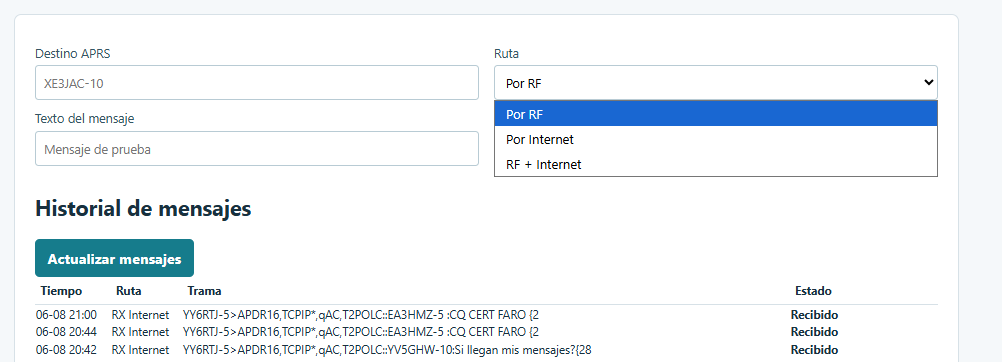

iGate: permite enviar mensajes por RF, Internet o RF + Internet. Tracker: utiliza mensajes únicamente por RF y no dispone de programación.

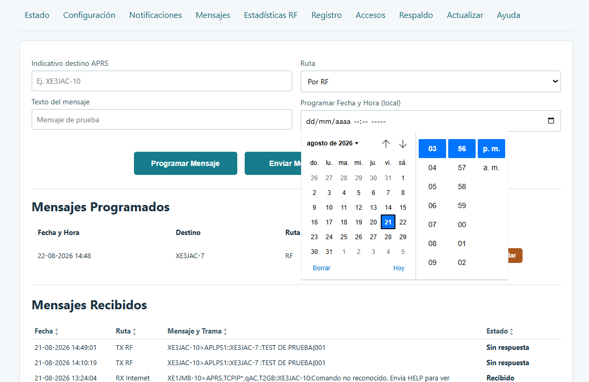

Mensajes programados y calendario

El iGate permite programar mensajes para una fecha y hora local. Se indica el destino APRS, el texto, la ruta y el momento de envío mediante el selector de calendario y hora.

Los mensajes pendientes aparecen en Mensajes Programados, mostrando fecha y hora, destino y ruta.

Importante: el calendario de mensajes programados corresponde al iGate. El Tracker no dispone de programación de mensajes.

7. Notificaciones

El iGate integra Indy Open APRS Notify para recibir avisos del estado del sistema.

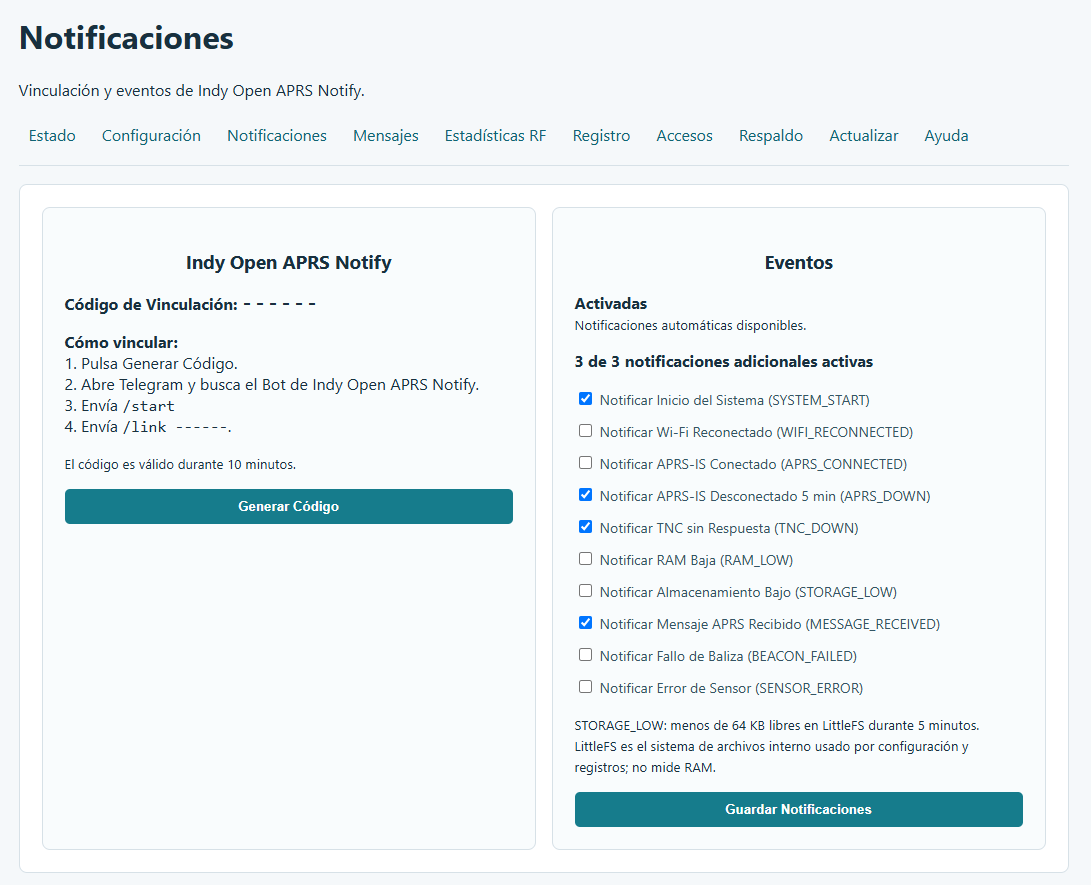

Vinculación de Indy Open APRS Notify y selección de eventos

Vinculación

Pulse Generar Código.
Abra Telegram y busque el Bot de Indy Open APRS Notify.
Envíe /start.
Envíe /link seguido del código generado.

El código es válido durante 10 minutos.

Eventos disponibles

SYSTEM_START notifica el inicio del sistema. Además pueden seleccionarse hasta 3 notificaciones adicionales: Wi-Fi reconectado, APRS-IS conectado, APRS-IS desconectado durante 5 minutos, TNC sin respuesta, RAM baja, almacenamiento bajo, mensaje APRS recibido, fallo de baliza y error de sensor.

STORAGE_LOW: menos de 64 KB libres en LittleFS durante 5 minutos. LittleFS es el almacenamiento interno usado por configuración y registros; no mide RAM.

Indy Open APRS Notify corresponde al perfil iGate. El Tracker no utiliza esta función.

8. Estado y contactos

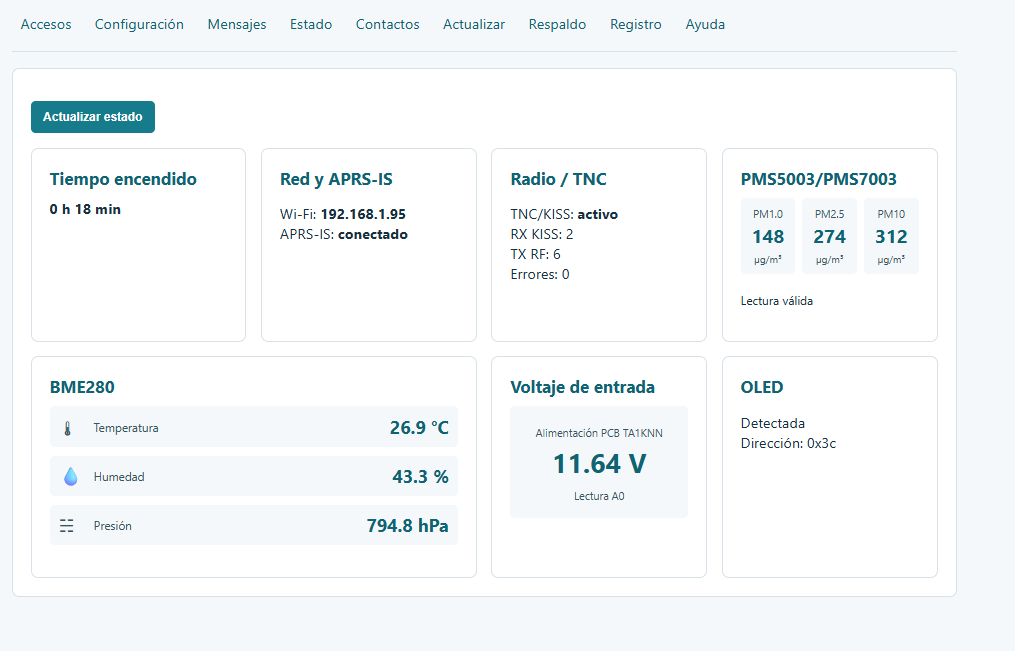

La pantalla muestra tiempo encendido, red, APRS-IS, TNC/KISS, RX/TX RF, sensores, voltaje y OLED.

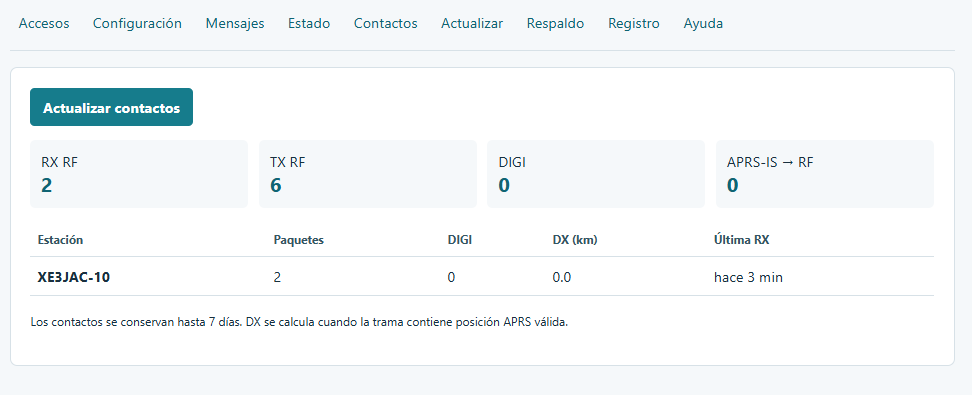

Contactos resume actividad RF reciente y estaciones recibidas.

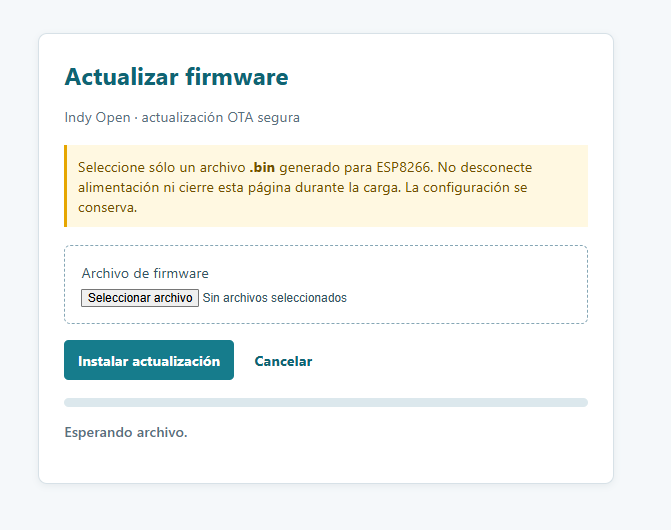

9. Actualización OTA

Seleccione un archivo .bin creado para el ESP8266 y para el perfil correcto. OTA conserva configuración e historiales: utilice únicamente un binario iGate en iGate y Tracker en Tracker.

Precaución: no interrumpa la alimentación ni cierre la página durante la escritura.

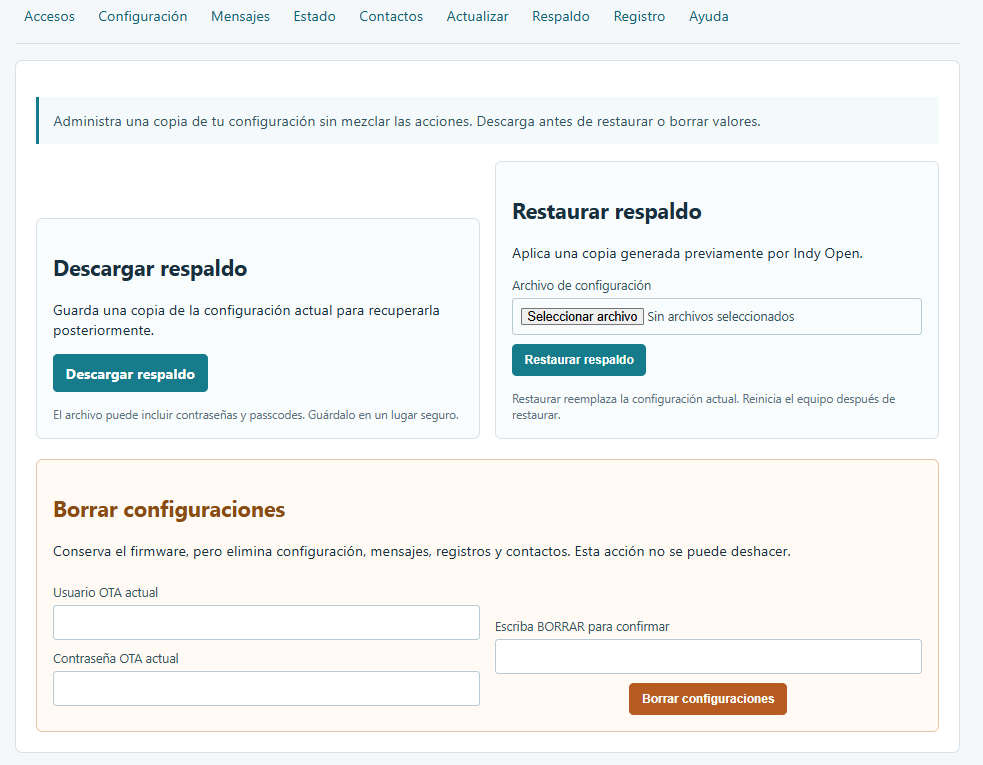

10. Respaldo y restauración

Permite descargar la configuración, restaurar un respaldo o borrar configuraciones conservando el firmware.

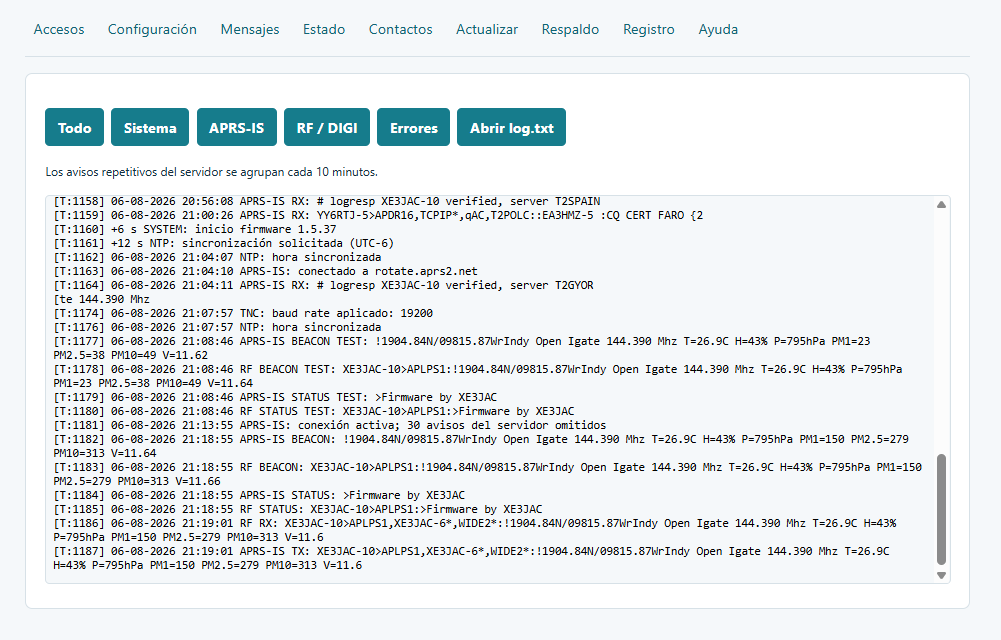

11. Registro

Los filtros de diagnóstico permiten revisar la actividad del sistema. En iGate incluyen eventos de APRS-IS y RF/DIGI; Tracker mantiene su propio registro RF.

UART TNC y KISS

UART TNC perdidos ESP→TNC / TNC→ESP indica bytes descartados por overflow UART, no paquetes APRS correctos. Una trama KISS fragmentada se conserva entre ciclos; si no llega 0xC0 en 250 ms, se descarta.

RAM libre ESP8266 mínima

Bien: 12 KB o más.
Normal: 8 KB a menos de 12 KB.
Baja: menos de 8 KB.

Esta etiqueta es informativa y no modifica los umbrales internos.

12. Pantalla OLED

La OLED utilizada es de 0.96 pulgadas y 128×64 píxeles. Las tres vistas operativas son fijas y se cambia entre ellas pulsando el switch o botón físico del sistema.

Vista de sistema e iGate.
Vista TNC/KISS y RF.
Vista de sensores y estado I2C/OLED.

También puede mostrarse un bitmap monocromático 128×64 como pantalla de inicio.

13. Instalación inicial por USB

Conecte el ESP8266 mediante un cable USB de datos.
Identifique el puerto serie.
Seleccione el firmware correcto.
Inicie la programación.
Espere la confirmación.
Reinicie y realice la configuración inicial usando las credenciales predeterminadas admin / indygate.

14. Nano TNC basada en ATmega

La Nano TNC es independiente del firmware Indy Open del ESP8266. Debe programarse con su firmware específico.

Conecte la Nano por USB.
Identifique el puerto.
Confirme ATmega/bootloader.
Cargue el firmware TNC.
Espere la verificación.
Reconecte la Nano al sistema.
Compruebe TNC/KISS desde Indy Open APRS.

La publicación histórica del proyecto acredita el firmware TNC a SQ9MDD.

15. Instalación mediante Web Flasher

El Web Flasher permite instalar el firmware del ESP8266 desde un navegador compatible utilizando USB.

Conecte el ESP8266.
Abra el Web Flasher.
Seleccione el perfil iGate o Tracker.
Autorice el acceso al puerto serie.
Inicie la instalación.
Espere al 100 %.
Reinicie el equipo.

Método	Conexión	Uso
Web Flasher	USB	Primera instalación o recuperación
OTA	Red	Actualización de un equipo ya operativo
USB tradicional	USB	Programación manual

16. Historia y créditos

Indy Open APRS utiliza como plataforma física de referencia la PCB TA1KNN. El firmware Indy Open APRS es un desarrollo posterior para el ESP8266.

Elemento	Autor / referencia
Firmware actual	XE3JAC
Firmware actual TNC	XE3JAC
PCB / hardware	TA1KNN
Firmware original TNC	SQ9MDD

Se recomienda conservar las licencias, avisos y créditos que acompañen cualquier componente de terceros que se distribuya con el proyecto.

16. Recomendaciones

Configure accesos y red antes de operar.
Cambie las credenciales predeterminadas admin / indygate después de la primera configuración.
Verifique el modo de operación.
Compruebe indicativo, posición y ruta RF.
Use Estado y Registro para diagnóstico.
Realice un respaldo de una configuración estable.
Mantenga alimentación estable durante OTA y Web Flasher.
No mezcle el firmware del ESP8266 con el de la Nano TNC.
